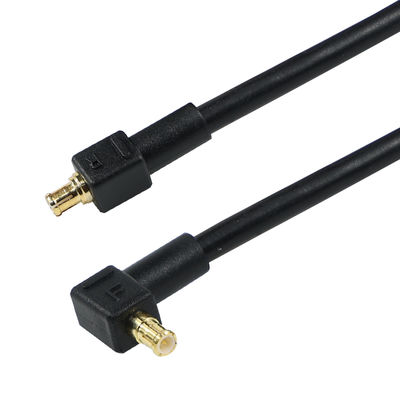

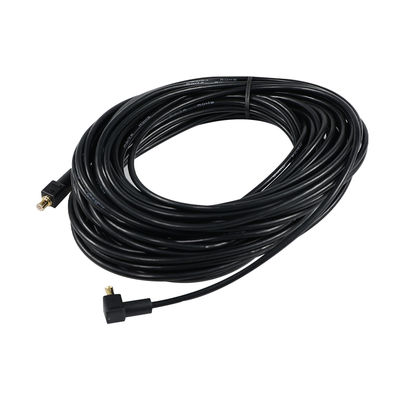

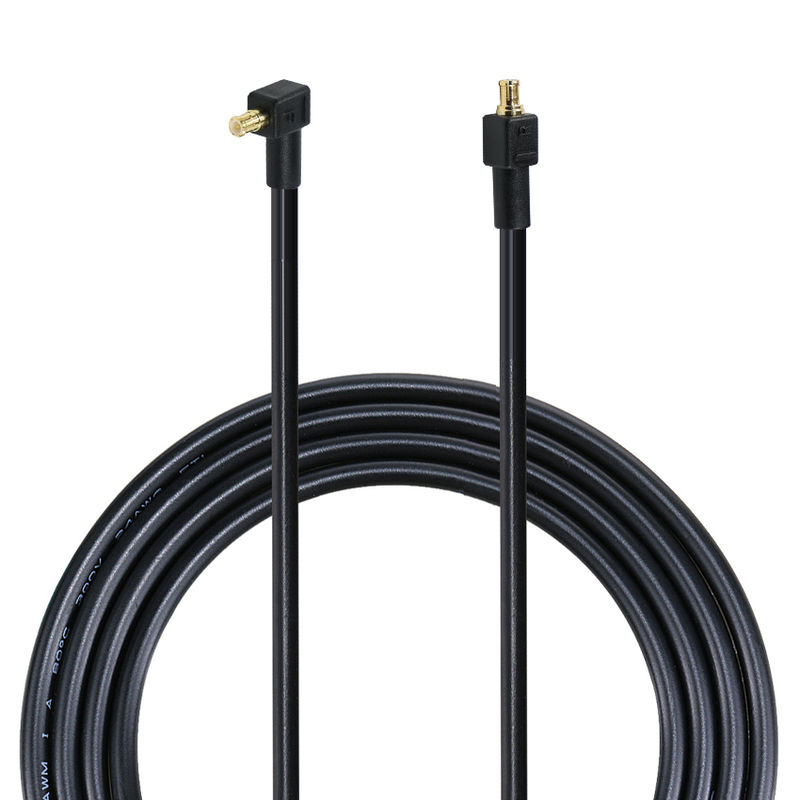

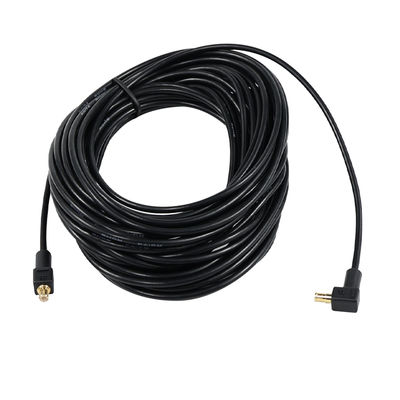

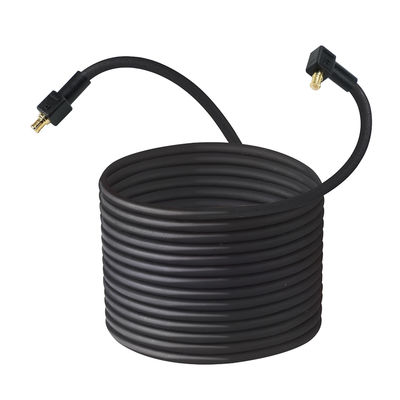

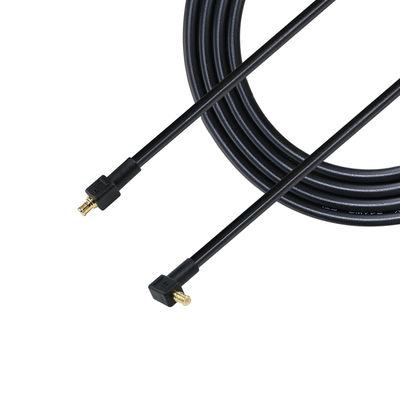

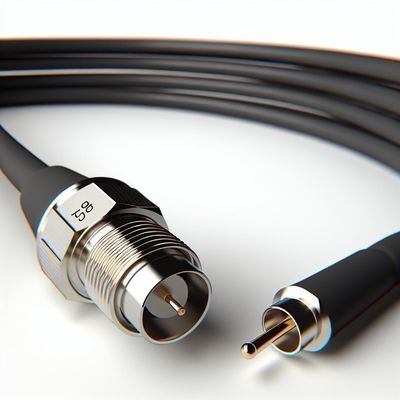

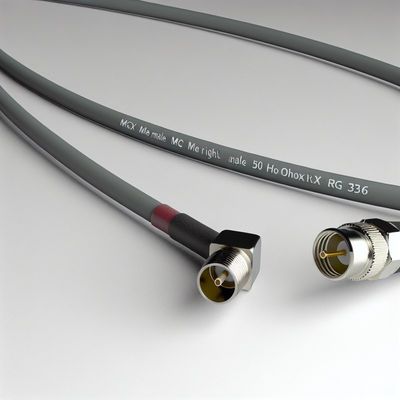

Cavo coassiale ad angolo retto maschile da MCX maschile a MCX maschile
50 Ohm RG316 RF Pigtail per prove e misurazioni
Specifiche tecniche
| Parametro |
Specificità |
| Numero di modello |
[Il numero di modello, ad esempio RF-MCX-MRA-M-316-15C] |
| Collegamento A |
MCX Maschio (Plug) |
| Collegamento B |
MCX Maschio (Plug), 90° angolo retto |
| Tipo di cavo |
Cavo coassiale a bassa perdita RG316 |
| Impedenza |
50 Ohm |
| Intervallo di frequenza |
DC ~ 6 GHz |
| VSWR |
≤ 1,3 (DC-3GHz), ≤ 1,5 (3-6GHz) |
| Perdita di inserimento |
< 0,55 dB/metro @ 3GHz |
| Materiale del corpo del connettore |
di legno, di legno di legno |
| Contatto con il centro dei connettori |
In ottone, placcato d'oro |
| Materiale della giacca per cavi |
FEP (Fluorato di etileno-propilene) |
| Diametro esterno del cavo |
2.50 mm (0.098 pollici) |
| Temperatura di funzionamento |
-40°C a +85°C (-40°F a +185°F) |
| Lunghezze standard disponibili |
10cm, 15cm, 20cm, 30cm, 50cm (disponibili lunghezze personalizzate) |
| Rispetto |
Compatibilità RoHS |
Introduzione del prodotto
Progettato per la connettività RF ad alta fedeltà, il nostroMCX Cavo coaxiale ad angolo retto maschile a MCX maschileLa soluzione definitiva per le applicazioni a spazio limitato e ad alte prestazioni.50 Ohm RF pigtailL'assemblaggio combina l'affidabilità dei connettori MCX sicuri con le caratteristiche di bassa perdita del cavo flessibile RG316.Il connettore a angolo retto è progettato per ridurre la tensione del cavo e consentire un percorso pulito all'interno di involucri compatti, banchi di prova e sistemi incorporati.
Specificità principali
- Tipo di connettore:MCX maschio (diretto) a MCX maschio (angolo retto)
- Impedenza:50 Ohm per i sistemi RF standard
- Tipo di cavo:RG316 ad alte prestazioni e a basse perdite
- Performance di frequenza:Ottimizzato per il funzionamento in corrente continua a 6 GHz
- Uso primario:Test RF, GPS, SDR, interconnessione dei moduli interni
Colori e dimensioni
Finitura del componente:
- Collegamento:Finitura in nichel professionale
- Pin centrale:Finitura in oro per una conduttività superiore
- Cappotto a cavo:Marrone chiaro / bruno (colore FEP standard)
Dimensioni fisiche:
- Diametro del cavo:20,50 mm (0,098 pollici)
- Lunghezze standard:Disponibile in varie lunghezze da 10cm a 50cm
Siamo un produttore diretto e possiamo produrrelunghezze personalizzateper soddisfare le esigenze esatte del progetto.
Caratteristiche del prodotto
- Progettazione ad angolo retto per risparmiare spazio:Il connettore MCX a 90 gradi riduce al minimo l'impronta del cavo, evitando lo sforzo e consentendo un'installazione ordinata in involucri stretti.
- Integrità del segnale superiore:La corrispondenza di impedenza di precisione 50 Ohm riduce al minimo il degrado del segnale (VSWR e perdita di inserimento), cruciale per applicazioni di misurazione sensibili.
- Costruzione durevole:Dispone di corpi di connettori in ottone robusti e nichellati che resistono a ripetuti cicli di accoppiamento.
- Cablaggio blindato di alta qualità:Il cavo RG316 offre un'eccellente protezione contro le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI).
Dispositivi e applicazioni compatibili
Questo pigtail RF versatile è progettato per qualsiasi dispositivo che richieda un'interfaccia MCX da 50 Ohm.
- Equipaggiamento di prova e misurazione RF
- Radio definita da software (SDR)
- Sistemi GPS / GNSS
- Hardware per la comunicazione senza fili
- Sistemi integrati e dispositivi IoT
Nota:Si prega di verificare che l'attrezzatura utilizzi connettori della serie MCX prima di ordinare.
Sicurezza e garanzia della qualità
Conformità dei materiali e norme di produzione
- Compatibilità RoHS:Prodotto con materiali conformi alla direttiva sulla limitazione delle sostanze pericolose.
- Controllo della qualità:Ogni gruppo di cavi è sottoposto a un processo di ispezione qualitativa in più punti.
Manipolazione corretta:
Per garantire la massima prestazione e durata di vita, evitare di piegare il cavo più strettamente del suo raggio minimo di piegatura specificato (circa 13 mm / 0,5 pollici).
Domande frequenti
D. Siete una fabbrica o una società commerciale?
A: Siamo una fabbrica con più di 16 anni di esperienza di esportazione.
Q2. Quali sono le vostre condizioni di pagamento?
R: T/T 30% come deposito e 70% prima della consegna.
Q3. Quali sono i termini di consegna?
A: EXW, FOB, CFR, CIF, DDU.
D4: campioni?
R: 2-5 pezzi campioni gratuiti sono disponibili, il trasporto è a vostro carico.
Q5. Qual è il tempo di consegna se facciamo un ordine?
R: Di solito, possiamo consegnare le merci entro 10-15 giorni lavorativi.
